液动刀闸阀

型号:QZU
材质:WCB、CF8、CF8M、CF3、CF3M
适用:污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
咨询电话 13356167202 15888733099
  • 产品说明

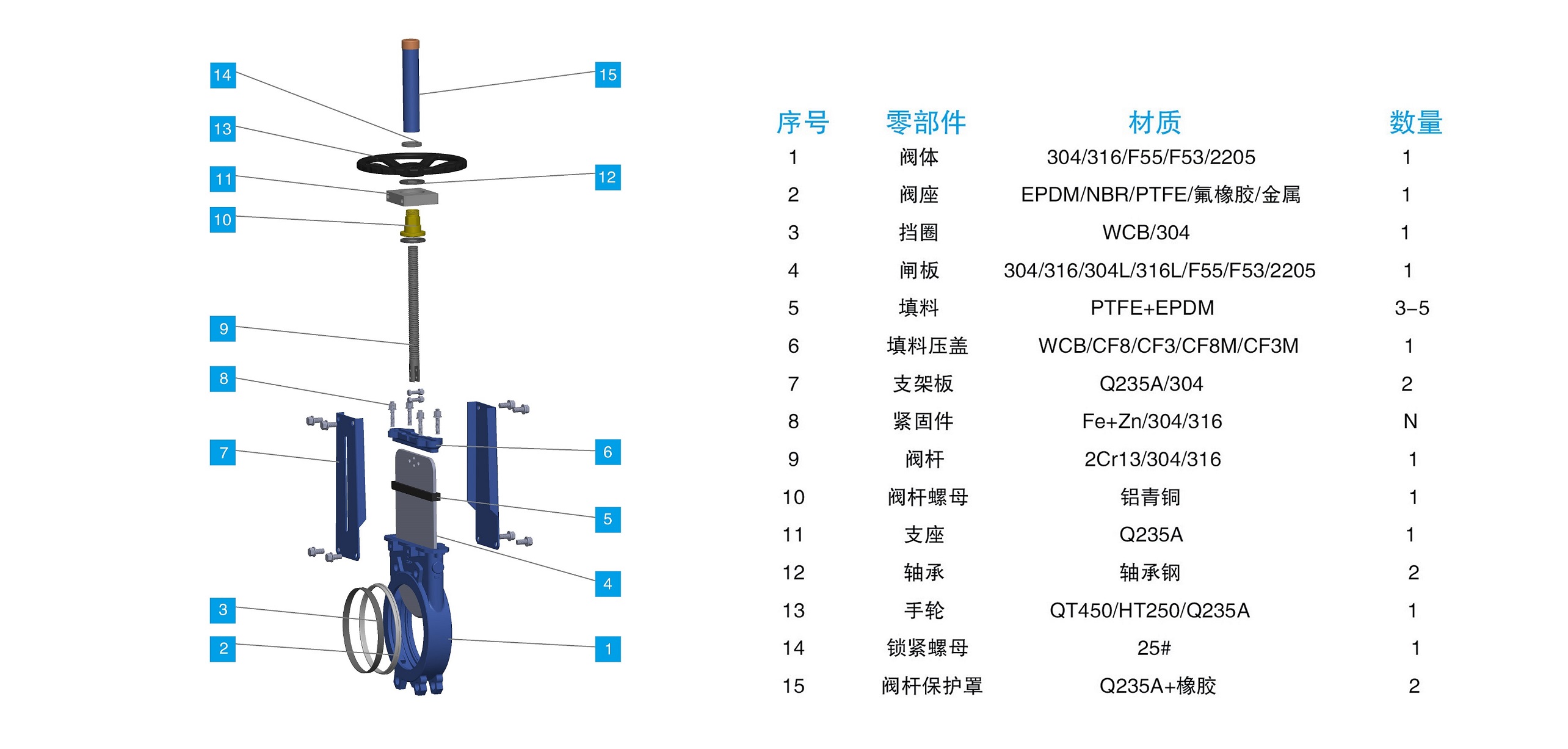

  • 组装图

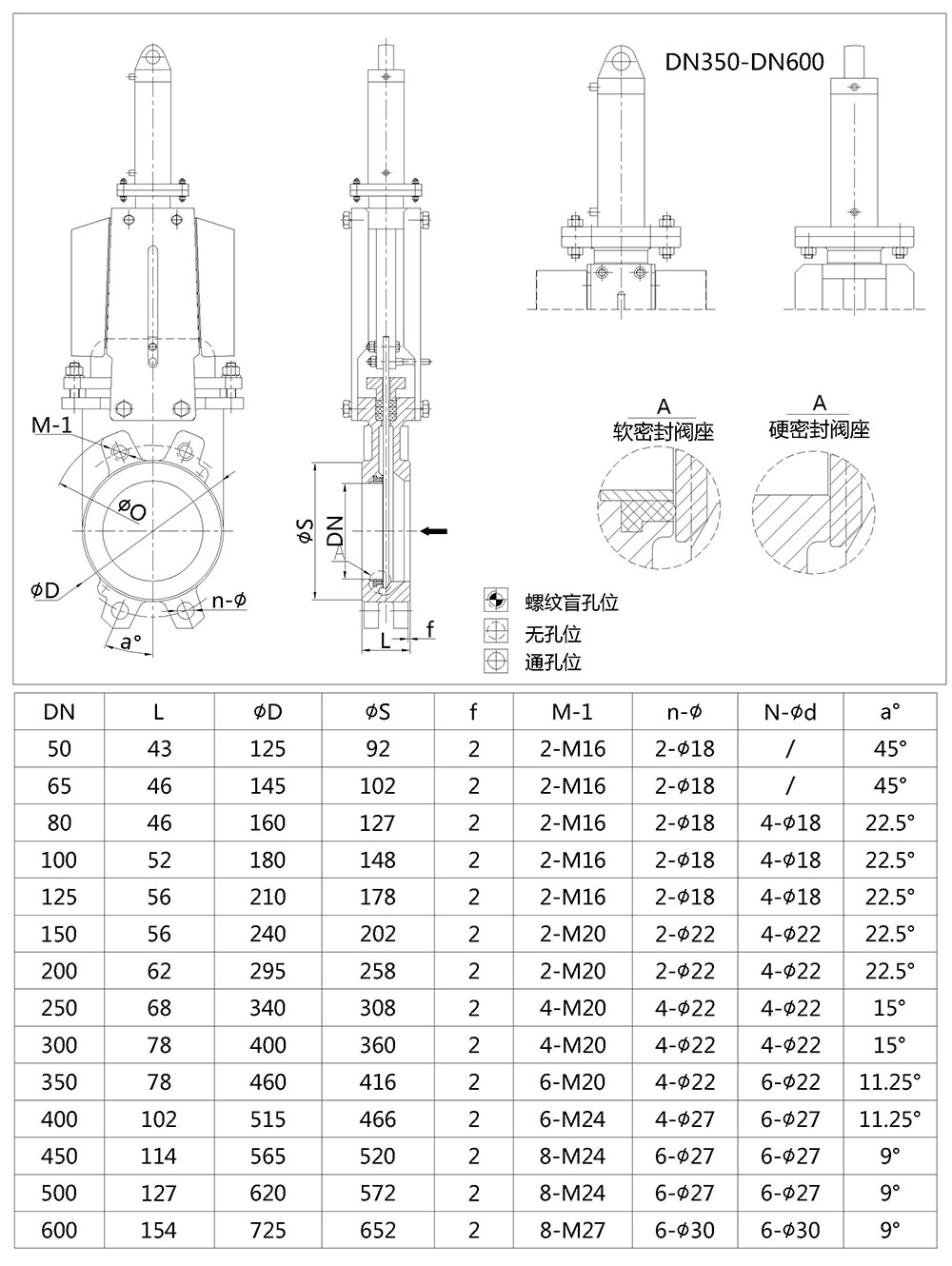

  • 尺寸表
  • 应用领域

单向液动明杆刀型闸阀

QZU型刀闸阀是一种单向密封刀闸阀,可更换橡胶密封圈,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果。该系列刀闸阀是一种经济有效的高性能产品,可配气动执行器,以满足不同工矿要求使用.

型号QZU

口径: DN50-1600

阀体WCB、CF8、CF8M、CF3、CF3M

闸板SS304、SS316、SS316L、SS310、2205、F53、F55,

阀座EPDM,NBR、PTFE、Viton、金属阀座

填料:四氟、橡胶、石墨、芳纶,高水基

手动驱动方式: 分手轮驱动、伞齿轮驱动、正齿轮驱动,械杆,链轮等

自动驱动方式: 分电动,气动,液压式、电液动

工作压力:

DN 50 - DN 250        10 kg

DN 300 - DN 400       6 kg

DN 450                5 kg

DN 500 - DN 600       4 kg

DN 700 - DN 1200      2 kg

法兰连接标准 (根据要求可提供其他法兰标准):

PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”

单向 - 副本 - 副本.jpg


产品广泛应用于污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
