伞齿轮矿浆阀

型号:QZW
材质:GGG40、WCB、CF8、CF8M
适用:污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
咨询电话 13356167202 15888733099
  • 产品说明
  • 组装图

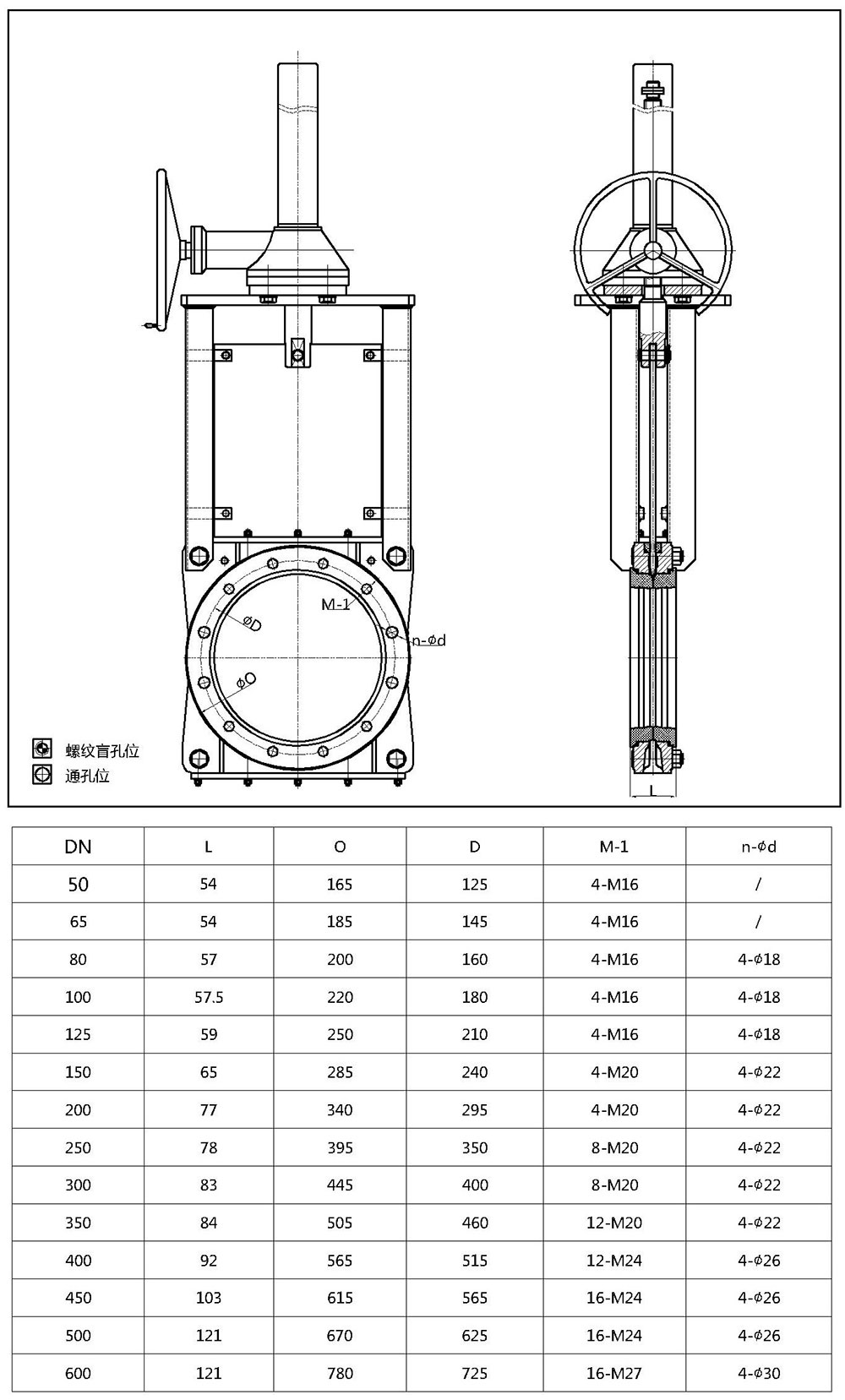

  • 尺寸表
  • 应用领域

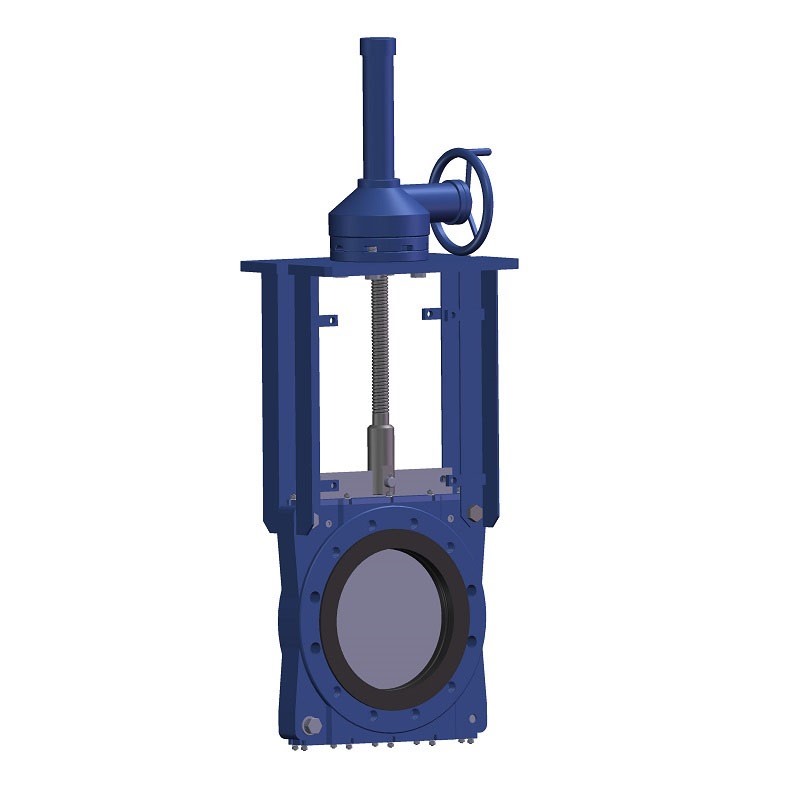

伞齿轮明杆双向衬胶矿浆刀闸阀

产品描述:QZW衬胶刀闸阀是利用两橡胶阀座对夹压紧闸板起到密封效果,当闸板完全开启时,两密封阀座自行吻合相靠紧,形成一个全橡胶短管道,加上管道内压使得达到强度密封效果更好,同时阀门在全开状态下时,闸板可以在线进行更换,不需要拆下整个阀门进行更换闸板维修而影响管道正常运作。此阀门通径采用全橡胶密封阀座,具有很强抗磨损特性和全通径流通性。适合于那些要求阀门耐磨的工矿管道上使用。

型号:QZW

口径: DN50-800

阀体:GGG40、WCB、CF8、CF8M

闸板:SS304、SS316、SS316L、SS310、2205、F53、F55,

阀座:EPDM,NBR、PTFE、Viton、金属阀座

填料:四氟、橡胶、石墨、芳纶,高水基

手动驱动方式: 分手轮驱动、伞齿轮驱动、正齿轮驱动,械杆,链轮等

自动驱动方式: 分电动,气动,液压式、电液动

工作压力:

DN 50 - DN 250        10 kg

DN 300 - DN 400       6 kg

DN 450                5 kg

DN 500 - DN 600       4 kg

DN 700 - DN 800       2 kg

法兰连接标准 (根据要求可提供其他法兰标准):

PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”

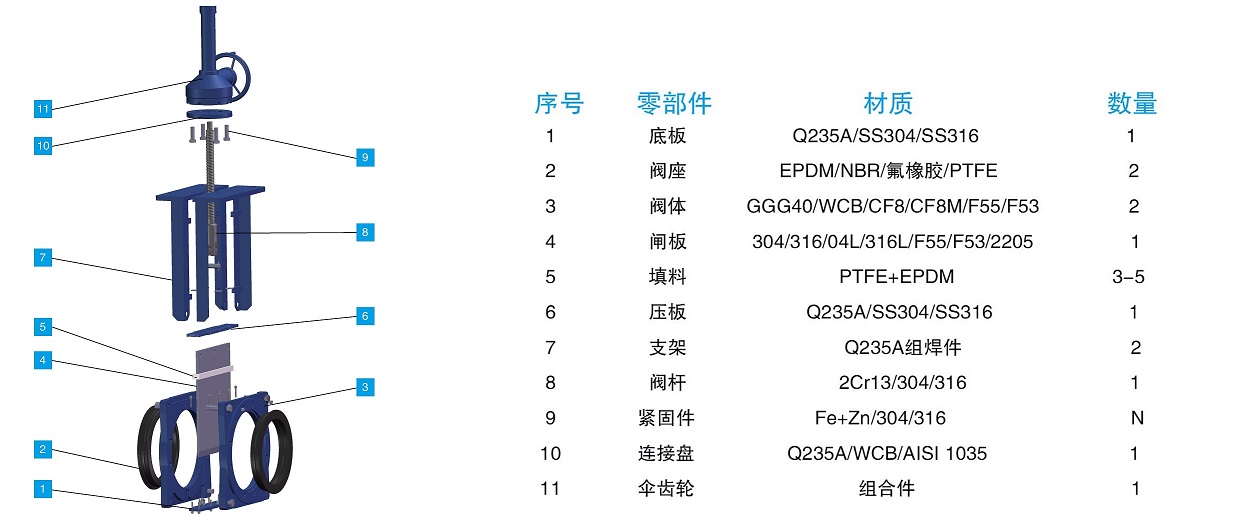

矿浆阀爆炸图 - 副本 - 副本.JPG


适用范围: 污水处理、造纸行业、发电厂、化工厂、食品加工、矿业等
