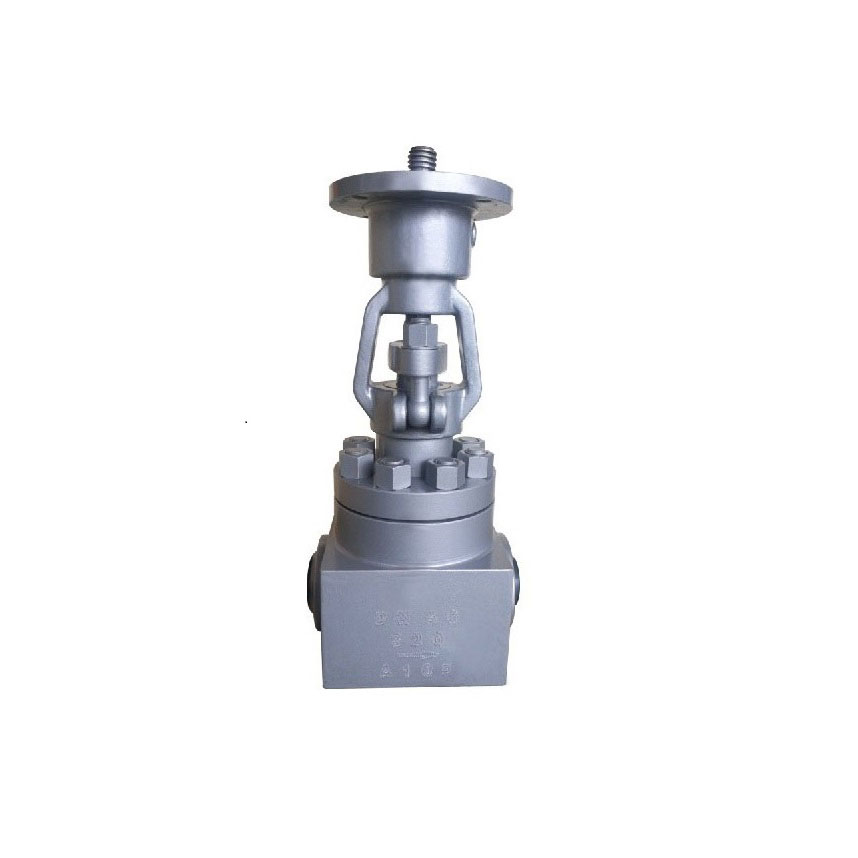

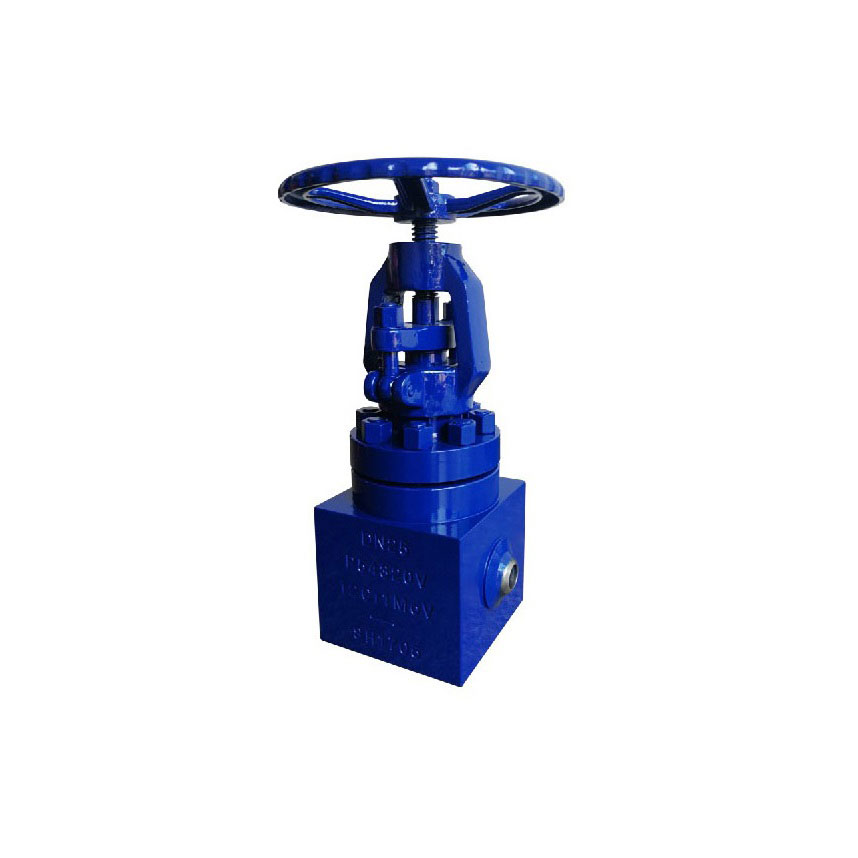

方体抗冲刷电站截止阀

型号:J961Y(电动Y型高压截止阀),J61Y(手动Y型高压截止阀)
材质:CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12
适用:石油、化工、火力、制药、化肥、发电厂等行业
咨询电话 13356167202 15888733099
  • 产品说明
  • 组装图
  • 尺寸表
  • 应用领域

方体抗冲刷电站锻造截止阀

产品型号: J961Y、J61Y

阀体材质: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口径范围: DN10-DN1000  3/8-40

压力范围: 10-75MPa 150LB-4500LB

温度范围: -196°C~600°C

应用行业: 石油、化工、火力、制药、化肥、发电厂等行业

应用标准:

设计制造: JB/T 3595 ASME B16.34 DL/T531

结构长度: JB/T 3595 ASME B16.10 GB/T15188.1

对焊连接: JB/T3595 ANSI B16.25

检验标准: JB/T 3595 API 598

压力/温度:JB/T 3595 ASME B16.34

用途: 主要安装在水、汽管道上作为启闭装置(如汽机、锅炉疏放水、锅炉定期排污门、减温水总门等),在火电厂的疏放水系统中,目前大都采用国内的普通阀门或进口阀门,由于此类阀门结构的原因,阀芯和阀座长时间受到高温、高压流体的冲蚀,磨损极快,使阀门关闭不严,从而造成疏放水系统阀门的内漏问题。此款产品是能够解决内漏问题的专用阀门.

结构简述:

1.高压介质进入阀门,先在阀笼充分降压释放压能和噪音,阀瓣和阀座设计成隐藏式结构,这样流体不会冲蚀阀芯和阀座的密封面,从而起到免冲刷的作用。通过阀瓣上下移动,可以任意调节阀门的流量,具有可调性。

2.耐高温、高压和耐冲蚀的性能主要零件均选用优质不锈钢制造,阀芯和阀座的密封部位均采用堆焊司太立硬质合金的特殊加工工艺,密封面堆焊层不低于2.5mm。
3.阀瓣和阀笼之间接触而不产生摩擦力,阀笼直向定位,使得阀门关闭严密无泄漏,开启灵活无卡滞等优点。
4.阀杆、阀瓣采用活络结构,可以调整制造过程中由于阀杆不同心而引起的擦伤、泄漏等问题。
5.阀杆表面经抗蚀性氮化处理,刚性、耐磨、抗擦伤性能好。
6.填料为柔性石墨,内加镍丝, 柔软耐磨,不会刮伤阀杆。
7.此阀门可以长期使用,只需在管道上面更换损坏内件即可(包括阀座、阀瓣、阀杆、阀笼、填料等)。

应用行业: 石油、化工、火力、制药、化肥、发电厂等行业
