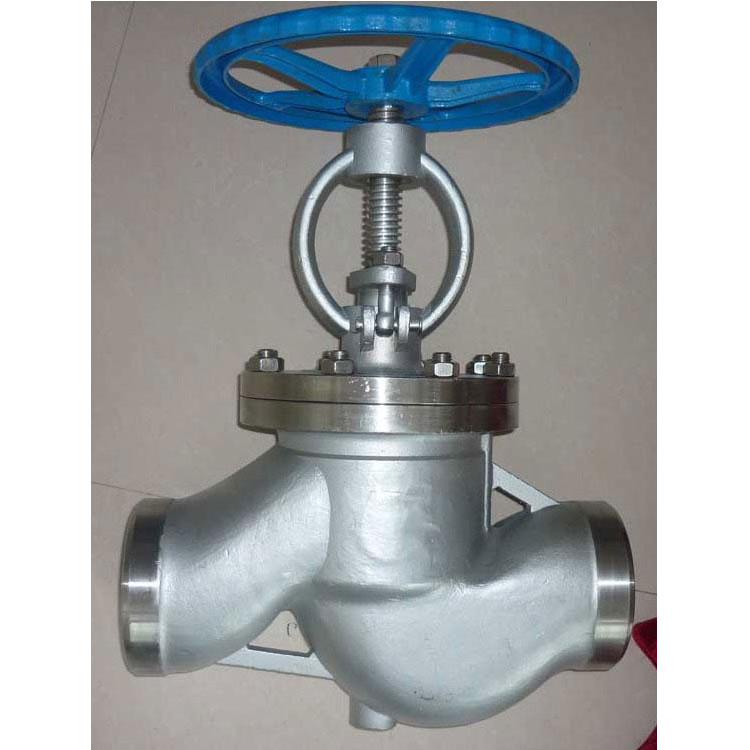

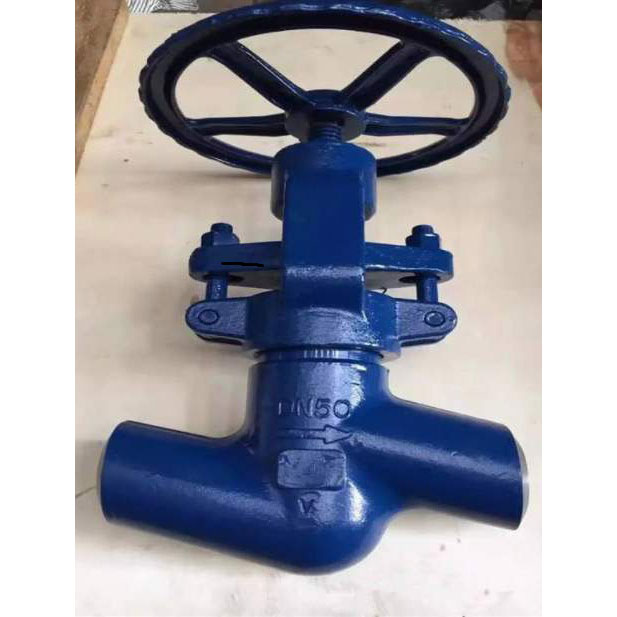

焊接高压截止阀

型号:J961Y(电动高压截止阀),J61Y(手动高压截止阀)
材质:CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12
适用:石油、化工、火力、制药、化肥、发电厂等行业
咨询电话 13356167202 15888733099
  • 产品说明
  • 组装图
  • 尺寸表
  • 应用领域

焊接高压电站截止阀

产品型号: J961Y、J61Y

阀体材质: CF3M CF3 CF8M CF8 CF8C WCB WC6 WC9 C5 C12

口径范围: DN10-DN1000  3/8”-40

压力范围: 10-75MPa 150LB-4500LB

温度范围: -196°C~600°C

应用行业: 石油、化工、火力、制药、化肥、发电厂等行业

应用标准:

设计制造: JB/T 3595 ASME B16.34 DL/T531

结构长度: JB/T 3595 ASME B16.10 GB/T15188.1

对焊连接: JB/T3595 ANSI B16.25

检验标准: JB/T 3595 API 598

压力/温度:JB/T 3595 ASME B16.34

用途: 本系列阀门主要用于石油、化工、电站等行业中,切断或接通管路,从而使系统正常运行。

工作原理和结构说明:本系列阀门,当顺时针方向旋转手轮时,阀瓣下降将通道切断,即为关闭。逆时针方向旋转手轮时,阀瓣上升,即为开启。
1.阀门两端连接采用法兰端或堆焊端结构,由用户在订单中指明。
2.本系列阀门采用填料密封结构,填料选用国际上通用的柔性石墨组合填料。
3.本系列阀门常规操作方式为手轮或伞齿轮装置,用户也可选用与之相配的电动装置、液压执行器、气动执行器。
4.阀瓣、阀座密封面用合金钢或钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、康擦伤性能好,使用寿命
长。

阀门安装:

1.阀门安装前应仔细核对阀门标志是否与使用要求相符,并注意介质流动方向只能与阀体上的箭头指示方向一致。

2.安装前应检查阀门通道和密封面,如有污垢附着,应及时清理。

3.安装前应仔细检查手动装置操作是否灵活,有无卡阻现象。

维护、保养和使用注意事项
1、阀门应存放在干燥、通风的室内,阀门两端应堵塞。
2、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防止密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5、阀门使用后应定期检查,检查主管道密封面以及旁通密封面。若损坏失效,应及时修理或更换。

使用范围:石油、化工、火力、制药、化肥、发电厂等行业
